行驶系

行驶系由汽车的车架、车桥、车轮(注意)和悬架等组成。

一、汽车行驶系的功用

1、将汽车构成一个整体，承受汽车的总重量。

2、接受传动系的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶。

3、承受并传递路面作用于车轮上的各种反力和力矩，缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性。

4、与转向系配合，保证汽车操纵稳定性。

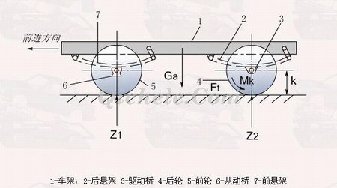

二、汽车行驶系的组成

一般由车架、车桥、车轮和悬架组成。

行驶系一般由车架、车桥、车轮和悬架组成

车架

一、功用车架是汽车的基体，如发动机、变速器、传动机构、操纵机构、车身等总成和部件都安装于车架上。

二、车架的类型

汽车上装用的车架按其结构形式不同可分为：边梁式车架、中梁式车架、综合式车架和无梁式车架。边梁式车架由位于右左两侧的两根纵梁和若干横梁构成，横梁和纵梁一般由16Mn合金钢板冲压而成，两种者之间采用铆接或焊接连接。中梁式车架只有一根位于汽车中央的纵梁。纵梁断面为圆形或矩形其上固定有横向的托架或连接梁，使车架成鱼骨。

车桥

一、作用车桥通过悬架与车架连接，支承着汽车大部份重量，并将车轮的牵引力或制动力，以及侧向力经悬架传给车架。

二、类型汽车的车桥分为整体式和断开式两种。按使用功能划分，车桥又可分为转向桥、转向驱动桥、驱动桥和支持桥。

1、转向桥

安装转向轮的车桥叫转向桥。现代汽车一般都是前桥转向，也有少数是多桥转向的。

a、与非独立悬架匹配的转向车桥

这类转向桥结构大体相同，主要由前梁，转向节，主销和轮毂等部分组成。车桥两端与转向节绞接。前梁的中部为实心或空心梁。

b、与独立悬架匹配的转向桥

断开式转向桥的作用与非断开式转向桥一样，所不同的是断开式转向桥与独立悬架匹配，断开式车桥为活动关节式结构。

c、转向车轮定位

为了使汽车保持稳定的直线行驶，转向轻便、减少轮胎与转向机构的摩损，要求装配后的转向车轮、转向节和前轴与车架有正确的相对位置。前轮、前轴、转向节与车架的相对安装位置，称为转向车轮定位，也称前轮定位。前轮定位包括主销后倾、主销内倾、前轮外倾、前轮前束四个参数。

A、主销后倾：主销装在前轴上后，其上端略向外倾，称为主销后倾。

B、主销内倾：主销装在前轴上后，其上端略向内倾，称为主销内倾。

C、前轮外倾：汽车的前轮安装后，其旋转平面上方略抽外倾，称为前轮外倾。

D、前轮前束：汽车两个前轮的旋转平面不平行，前端略向内收，称为前轮前束。汽车的前束值一般小于10mm，通过改变横拉杆的长度可以调整前束的大小。

2、支承桥

转向桥和支持桥都属于从动桥。有些单桥驱动的三轴汽车，往往将后桥设计成支持桥。挂车上的车桥也是支持桥。发动机前置前驱动轿车的后桥也属于支桥。
